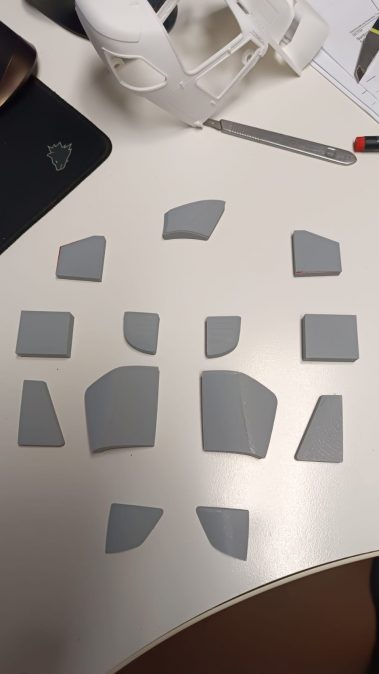

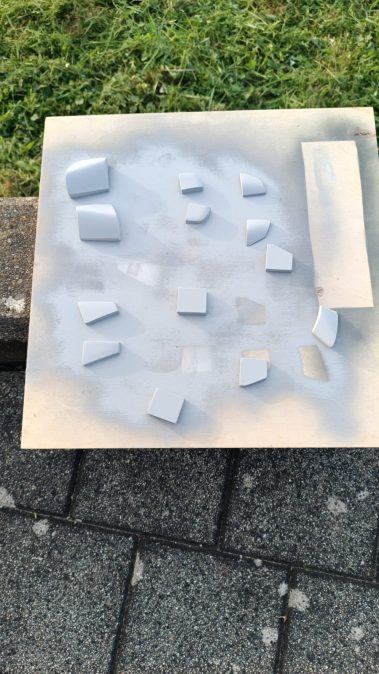

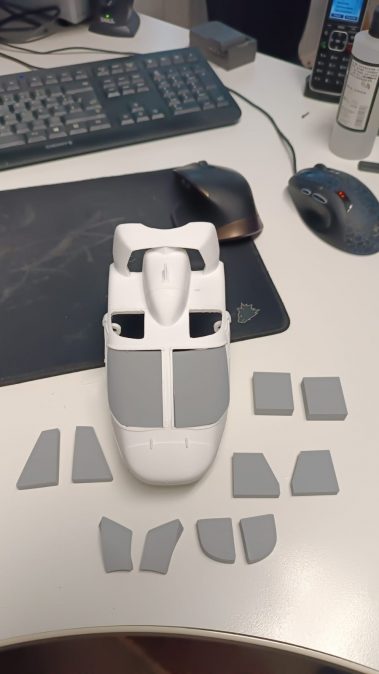

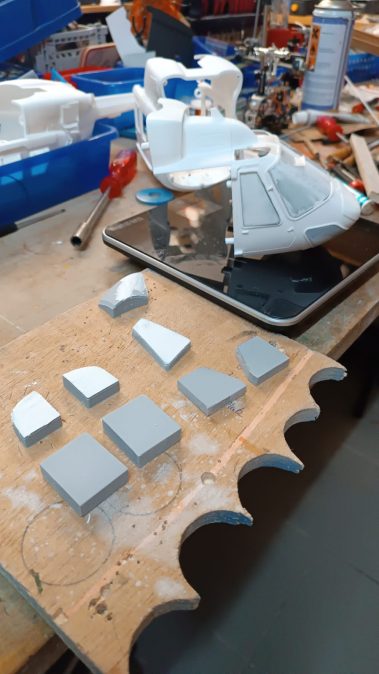

Die Fenstervorlagen habe ich vorbereitet, die werde ich in den nächsten Tagen schleifen, spachteln und grundieren. Dann ziehe ich die 13 Fenster für die BK117
Tiefgezogene Scheiben können dann bei mir bestellt werden – kann auch den Scheibensatz als STL weiter geben

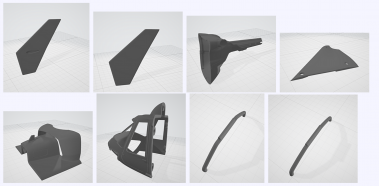

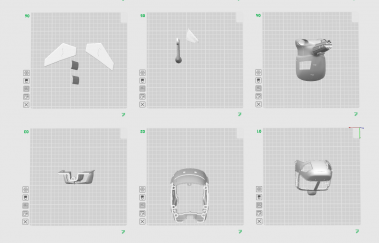

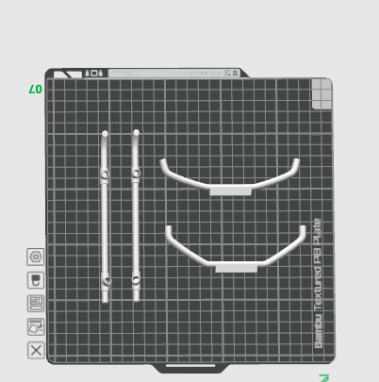

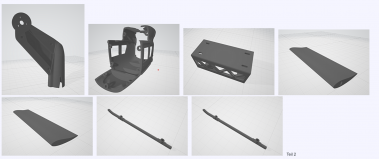

Anordnung auf dem Drucker:

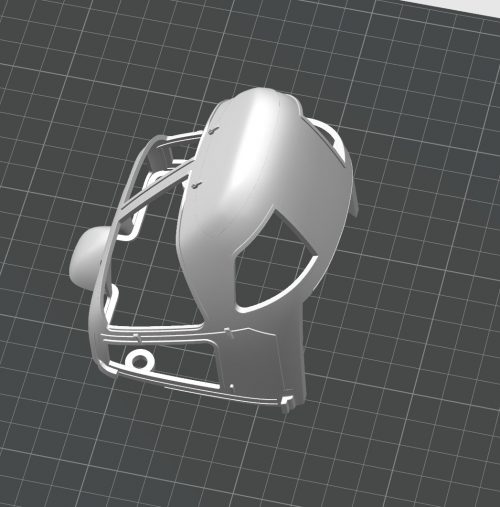

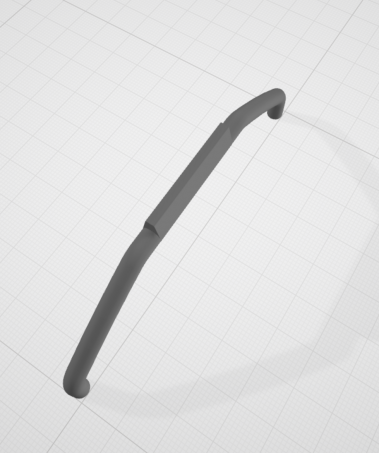

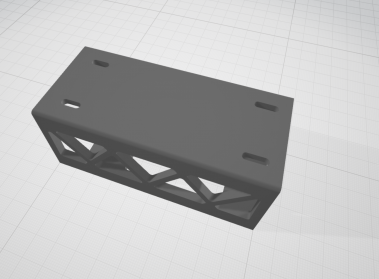

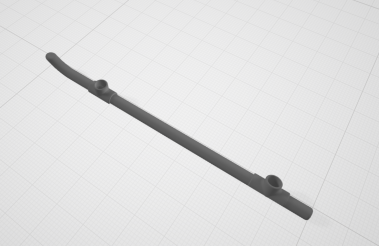

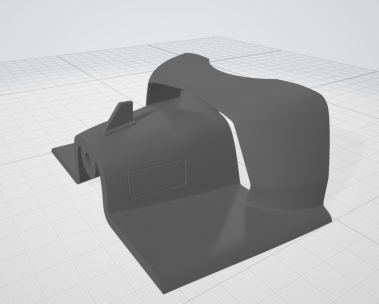

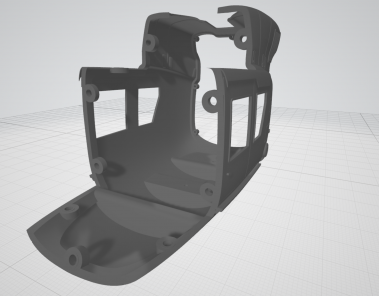

Ich würde vorschlagen das LG als einzelne Platte anzulegen. Das Trägergerüst für die Mechanik separat, und das obere Teil der Haube auch separat – weil die keinen Rand brauchen, dann Haube, Mittelteil, Tailboom Anschlussteil auch jeweils eigener Druck mit Auflösung 0,08, 2 Wandlinien

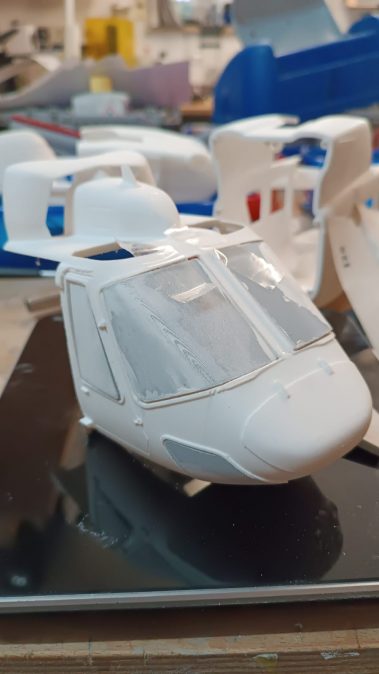

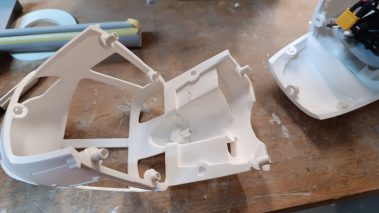

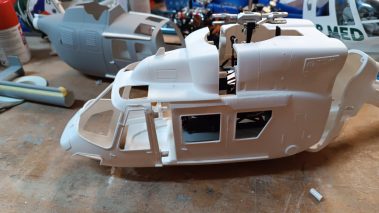

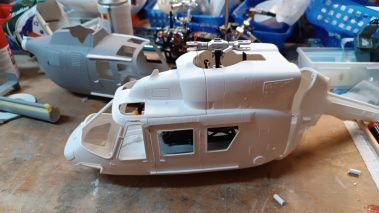

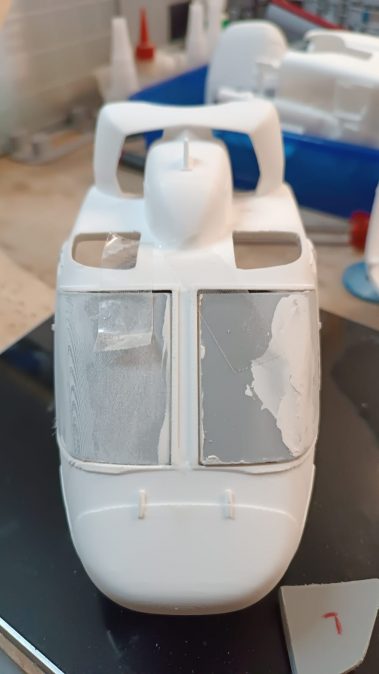

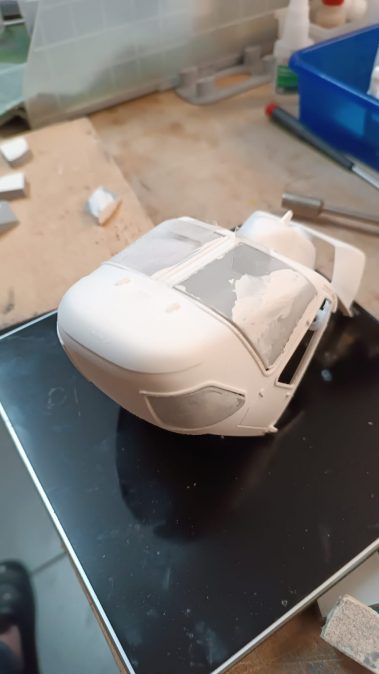

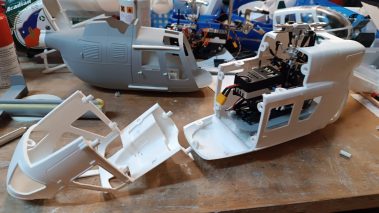

hier die Bilder von den Verbindern am Frontteil.
Ich habe die Verbinder oben im Knick der Haube extra kürzer als die Anderen – damit wird das Aufschieben leichter und einfacher
Sind 5mm PVC Röhrchen mit Sek.Kleber eingesetzt
Magnete mache ich noch rein!
hinten am Heckübergang sind die Positionierstifte – ansonsten wird vollflächig angeklebt.

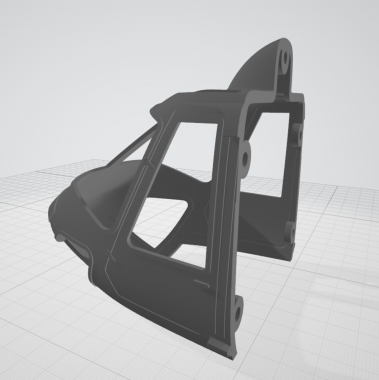

Aber bitte erst ankleben wenn die Verstärkungen, mit feiner Glasseide, im Vorderteil erledigt sind
Grundkörper der Winde als STL
https://nanoheli.net/wp-content/uploads/2025/04/BK-117-Winde-Zip.zip
Winkelschablone zur Schrägstellumnge der BK

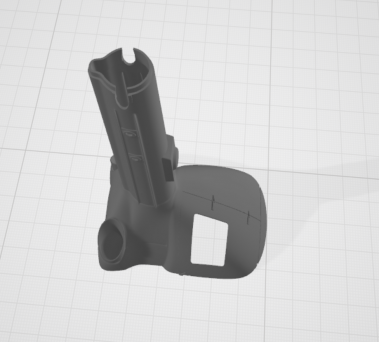

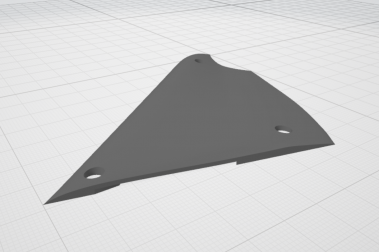

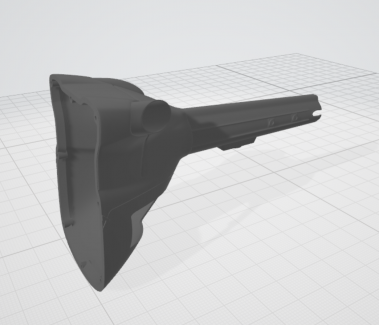

Heckverstaerkung – Verbindung des hinteren Tailboom-Stücks
